設備簡介

   球磨機對物料的粉碎作用主要是研磨體對物料的碰擊與研磨，用間歇式球磨機粉磨物料時，在開始不久粗顆粒的含量迅速減少，物料粉磨的速度很快，隨著粉磨過程的進行，粉磨速度逐漸減慢下來，以后則越來越慢。產生這種現象的原因是顆粒越細，顆粒上的微裂紋等缺陷越少，不易形成應力集中，顆粒越難粉碎。如何選擇一套理想的球磨工藝，是提高球磨效率，減少球磨能耗的關鍵所在。

工藝介紹

   球磨機由給料部、出料部、回轉部、傳動部(減速機，小傳動齒輪，電機，電控)等主要部分組成。球磨機主機包括筒體，筒體內鑲有用耐磨材料制成的襯，有承載筒體并維系其旋轉的軸承，還要有驅動部分，如電動機，和傳動齒輪，皮帶輪，三角帶等。

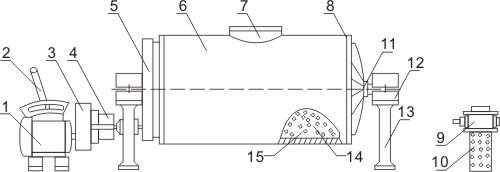

1-電機  2-離合器  3-減速器  4-摩擦離合器  5-大齒輪  6-筒身  7-加料口  8-端蓋9-旋塞閥  10-卸料管  11-主軸頭  12-軸承座  13-機座  14-襯板  15-研磨    研磨體運動狀態介紹

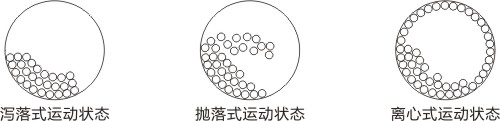

   球磨機一般以固定轉速運行，筒體的轉速是由皮帶輪或齒輪減速機構決定的。球磨機的轉速直接影響到鋼球和物料的運動狀況及物料的研磨過程，在不同的轉速下，筒體內的鋼球和物料的運動狀態如下圖所示：

  (1) 瀉落式運動狀態：當球磨機轉速較低時，全部研磨體可以看成是一個松散的“團塊”，“團塊”的界面隨著筒體的轉動而沿著轉動方向不斷向上偏斜，形成斜坡。當斜坡的傾斜角到達研磨體的自然休止角時，研磨體在重力等作用下將沿斜坡滾下，形成瀉落式運動，如下圖所示。在瀉落式運動中，物料主要在研磨體相對運動產生的碰擊和研磨作用下而被粉碎。

   (2) 拋落式運動狀態：當球磨機轉速較高時，研磨體隨筒體上升致一定高度后，象拋射體一樣拋落下來，在拋落式運動狀態下，物料主要是在研磨體拋落時的碰擊作用以及部分的研磨作用下被粉碎。

   (3) 離心式運動狀態：當筒體轉速過高時，由于離心力的作用，研磨體“貼附”在筒體內壁上與筒體一道做旋轉運動而不再拋落，在離心式運動中，研磨體不再對物料產生碰擊和研磨作用，物料則不會被粉碎。

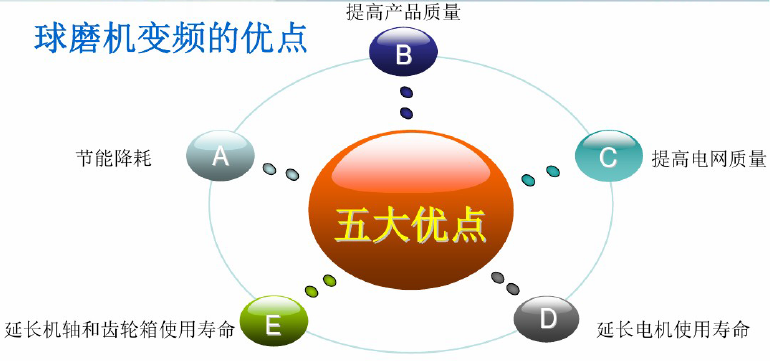

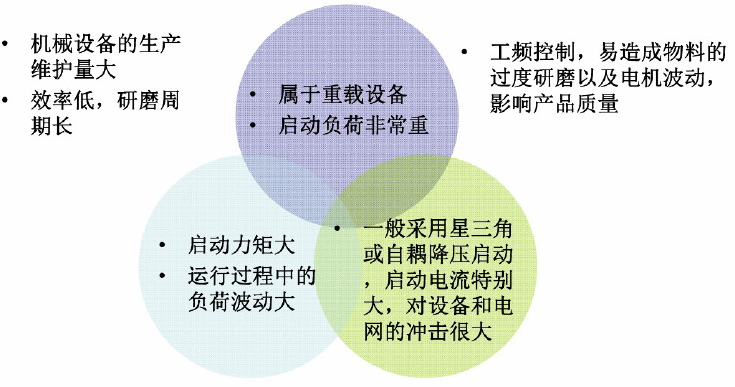

工變頻優缺點對比

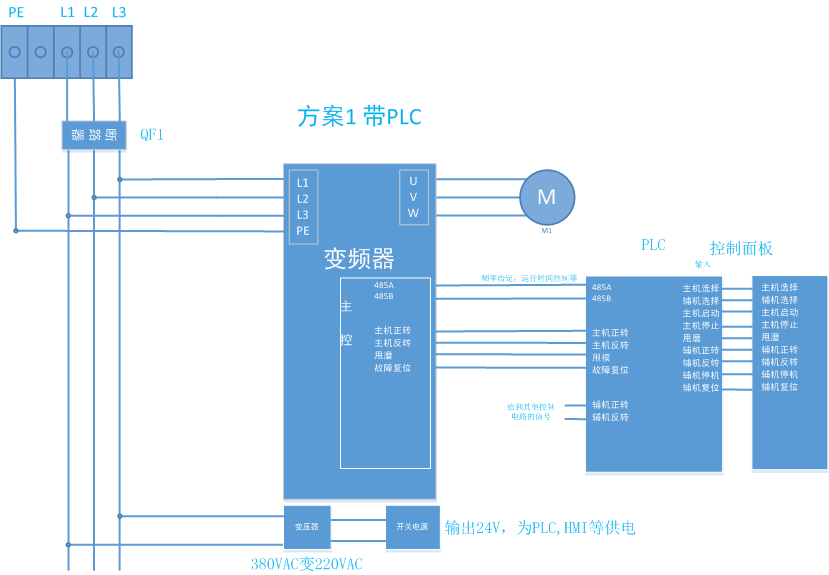

 系統方案
