設備簡介

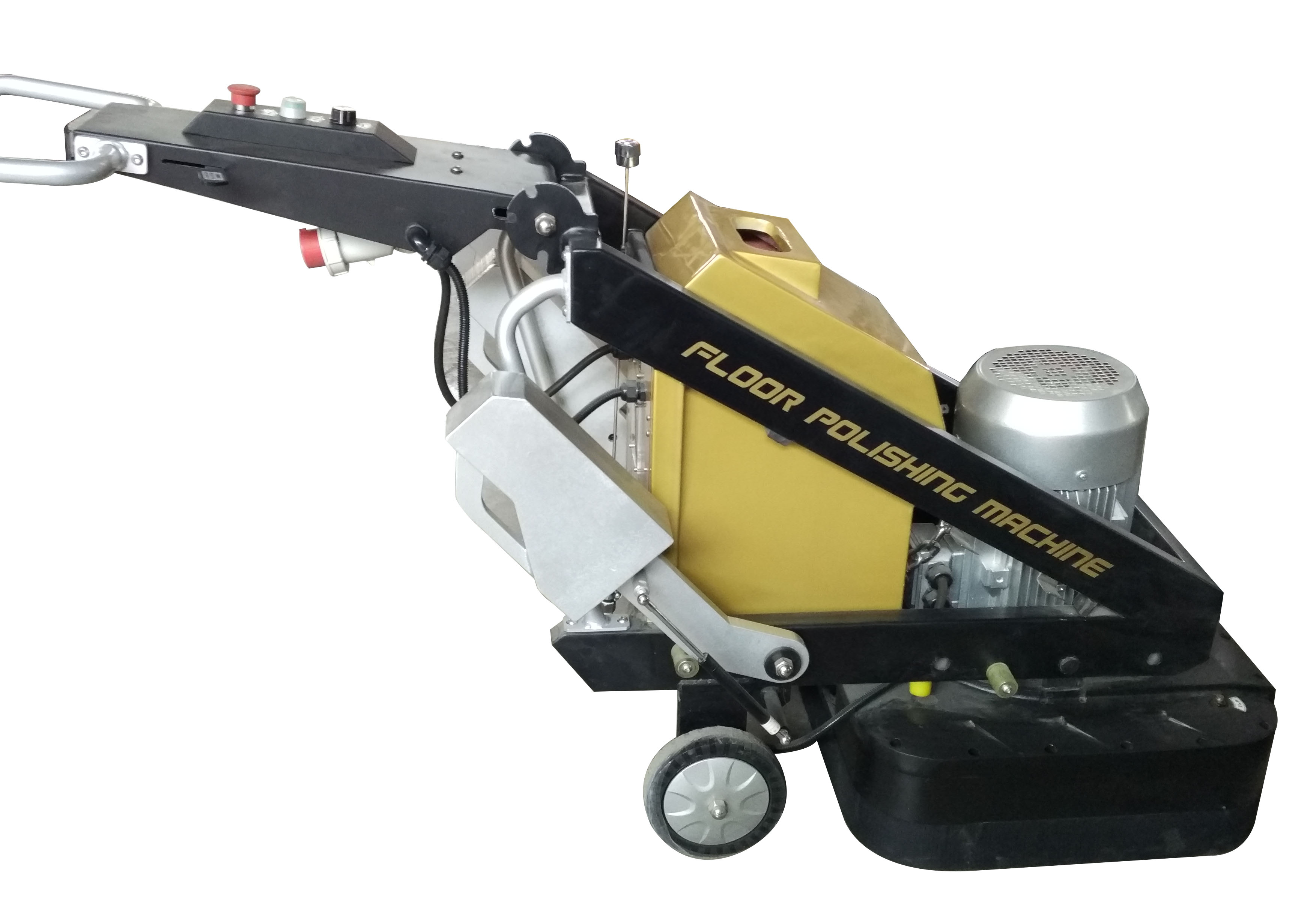

   地坪研磨機是集快速密封固化劑地坪、硬化地坪、環氧地坪處理、石材翻新、混凝土整平、打磨、拋光等不同工藝于一體的多功能機器設備，主要由以下幾部分組成：

   （1）機架：機架扶手、機架把手、抬桿等；

   （2）操作臺：控制面板、啟停按鈕、運行指示燈；

   （3）全鋁合金傳動齒輪箱：磨盤、磨片、配重，根據磨頭類型可分為雙向四磨頭、行星三磨頭、雙向二磨頭，可通過變頻器進行無極調速，滿足不同硬度的研磨要求；

   （4）三相異步電動機；

   （5）電控箱：變頻器、散熱風扇；

   （6）水箱：水磨機配置。

   根據基面情況可選擇打磨方式，如干磨或水磨，采用干磨要確保機器水箱內無用水殘留（有的干磨機型不配置水箱），且配置工業吸塵器；采用水磨時，應先將水箱內注入干凈的施工用水，但請勿注入太滿，防止溢出。

工藝要求

   地坪研磨機通過電機帶動磨盤的轉動，再結合機器自身的重力，來驅使磨片對地面進行研磨，以達到地面拋光平整的目的。傳統的調速方式采用齒輪變速，操作復雜，不能靈活調速。采用變頻調速技術，操作簡單，速度穩定，更好的滿足粗磨、精磨的要求。

   （1）調速范圍寬，穩速精度高；

   （2）低頻力矩大；

   （3）過載能力強；

   （4）電壓適應性好，防護等級高，抗震性好。

應用方案

   本方案采用G1系列矢量型通用變頻器，結合客戶現場的實際使用情況，變頻器選型上放大一檔，即11kW電動機配置15kW變頻器。

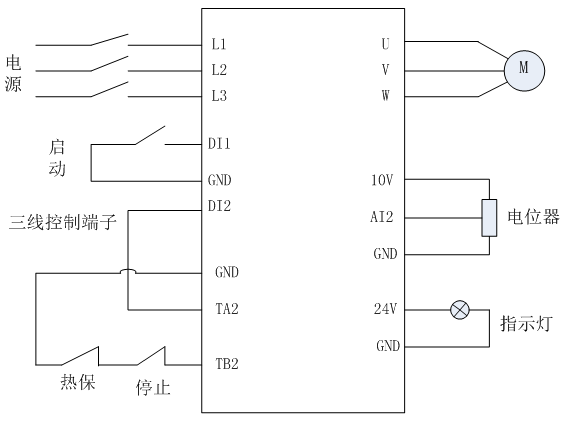

   系統接線圖如下：

   （1）外部端子啟停，三線模式控制，增加“急?！卑粹o；    （2）外接電位器調速：電位器可引到操作臺上，方便客戶隨時調整速度；

   （3）變頻器24V電源提供運行指示燈和電柜散熱風扇電源，簡化布線；

   （4）電動機過載保護；
